涡旋式无油空压机的原理

时间:2020-01-09 17:30

来源:德耐尔无油空压机

作者:德耐尔1111

点击:

  在知道涡旋式无油空压机的原理前,得先知道涡旋式无油空压机的定义和结构。

  涡旋式无油空压机是由固体涡旋外侧的吸入口吸入空气。被封闭在压缩空间的空气,由旋转运动引起的压缩室缩小,面向中心压缩。压缩空间在中心部成为更小,被更高限度压缩的空气由中心的排气口被挤压出外部。 (吸气→压缩→排气)的运动被重复进行。


涡旋式无油空压机定义

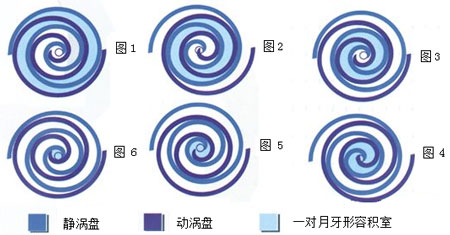

  涡旋式无油空压机更大的特点在于它的涡盘,这是其独有的,因为涡盘的存在,才有涡旋名称的由来。德耐尔涡旋式无油空压机的涡盘是有两个双函数方程型线的动、静涡盘相互咬合而成。在吸气、压缩、排气的工作过程中,静盘固定在机架上,动盘由偏心轴驱动并由防自传机构制约,围绕静盘基圆中心,作很小半径的平面转动。气体通过空气滤芯吸入静盘的外围,随着偏心轴的旋转,气体在动静盘噬合所组成的若干个月牙形压缩腔内被逐步压缩,然后由静盘中心部件的轴向孔连续排出。


涡盘

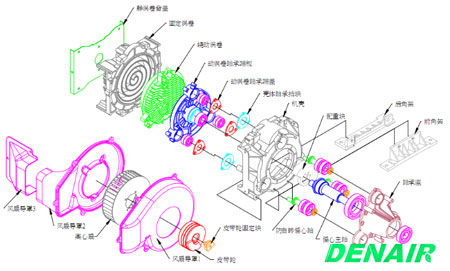

  涡旋式无油空压机结构:


涡旋式无油空压机结构

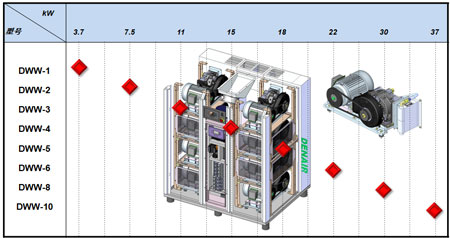

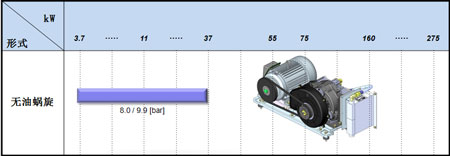

  涡旋式无油空压机功率范围:


涡旋式无油空压机功率范围

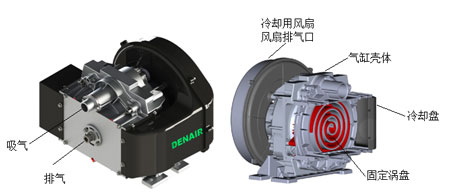

  涡旋式无油空压机机体组合:


涡旋式无油空压机机体组合

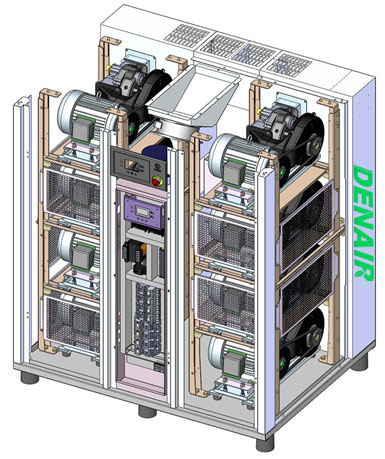

  涡旋式无油空压机外形说明:

●可适用高温环境的风机;

●集成式设计;

●专利外观设计;

●简洁美观

涡旋式无油空压机外形1涡旋式无油空压机外形2涡旋式无油空压机外形3

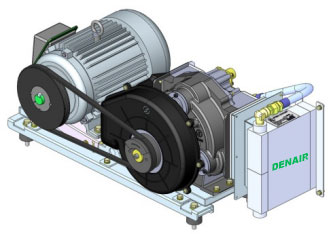

  涡旋式无油空压机主要模块说明:

●独立冷却系统;

●积木式框架结构;

●易于检查维修维护;

●皮带自动调节

涡旋式无油空压机模块涡旋式无油空压机模块2

    德耐尔无油空压机百分百无油,全无油空压机拥有核心主机制造技术,一流的加工、检测平台,为您提供高效稳定、节能环保的空压机产品。没有中间商,为您提供更实在的无油空压机价格/报价!如果您有对无油空压机的需求或想了解更多信息,欢迎留言咨询或拨打德耐尔全国客服热线:400-777-0802!
