无油螺杆空压机之主要元件功能

时间:2018-08-13 17:41

来源:德耐尔无油空压机

作者:德耐尔1111

点击:

     小德在前两篇文章已经说到了无油螺杆空压机的工作原理和特征,那么今天小德就带大家走进无油螺杆空压机的内部,一起来分析一下无油螺杆空压机其主要元件的功能!

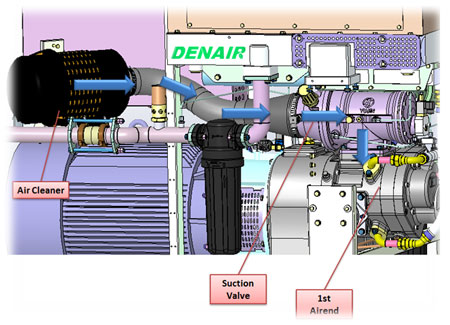

    进气及空滤系统

     进气及空滤系统说明
     空滤:1)进气阻力低;2)提高除尘能力ISO 5011
     进气阀:1)提供加/卸载工作状态;2)放气;单向阀

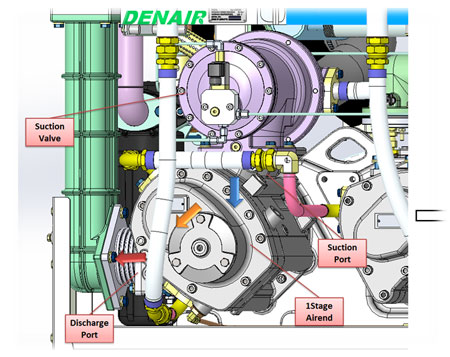

     第一压缩部分

     第一压缩部分说明
     压缩过程:1)大气1br;2)压缩到1.8~2.4bar
     空气温度:30℃→170℃
     转子转速(第一级主机):Max:15,000rpm

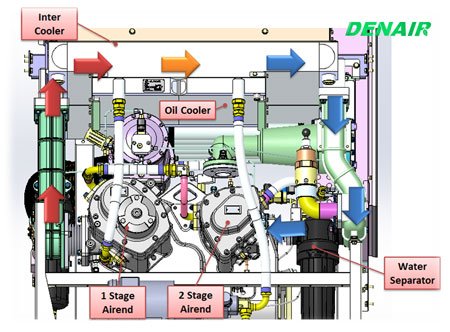

     中冷器和旋转分离器

     中冷器和旋转分离器说明
     中冷器:1)1级排气170℃;2)冷却到30℃以下,向2级...
     旋转分离器:1)出去压缩空气冷却发生的凝缩水;2)1级排气中的异物,去除后 10um>100% 5um>99%
     自动放水:分离的凝缩水积到一定量自动排出。

    第二级组成

     第二级组成说明
     压缩过程:1)1.8~2.4bar吸入;2)7~9bar排出
     空气温度:30℃→170℃
     转子转速(第二级主机):Max:25,000rpm

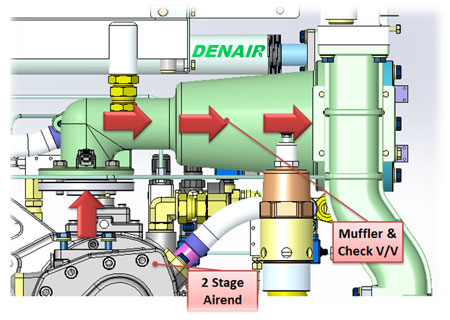

     消声器和单向阀

    消声器和单向阀说明
     消声器:出去高频音
     单向阀:压缩机停止时防止逆流

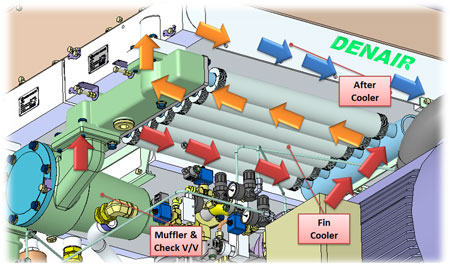

    翅片冷却器和后冷却器

     翅片冷却器和后冷却器说明
     翅片冷却器:1)高频乱流流动变更为层流流动;2)高压高温→高压低温;3)防止后冷器损坏
     后冷却器:大气温度+15℃一下

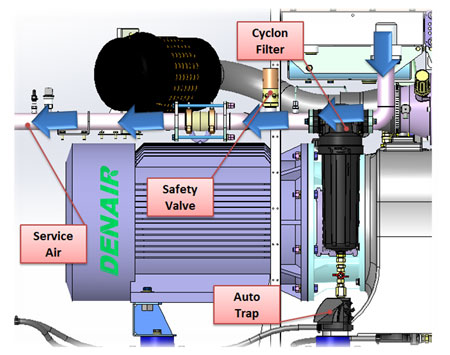

    旋转分离器和自动放水

    旋转分离器和自动放水
     旋转分离器:与第一级的相同
     排气温度:大气温度+15℃一下

德耐尔无油空压机百分百无油,全无油空压机拥有核心主机制造技术,一流的加工、检测平台,为您提供高效稳定、节能环保的空压机产品。没有中间商,为您提供更实在的无油空压机价格/报价!如果您对无油螺杆空压机产品感兴趣或想了解更多信息,欢迎留言咨询或拨打德耐尔全国客服热线:400-777-0802,期待您的来电。
