空气压缩机的压力与常压露点换算你了解多少?

时间:2020-01-15 16:02

来源:德耐尔无油空压机

作者:Denair

点击:

  对于无油润滑压缩机排出的空气,质量受进气过滤器和压缩机本身结构的影响;

空气压缩机的压力漏点与常压露点换算你了解多少?

  关于露点的知识:

  什么叫露点?它有什么有关?

  未饱和空气在保持水蒸气分压力不变(即保持绝对含水量不变)情况下降低温度,使之达到饱和状态时的温度叫“露点”。温度降至露点时,湿空气中便有凝结水滴析出。

  湿空气的露点不仅与温度有关,而且与湿空气中水分含量的多少有关,含水量大的露点高,含水量少的露点低。

  什么是“压力露点”?

  湿空气被压缩后,水蒸气密度增加,温度也不过升,压缩空气冷却时,相对湿度便增加,当温度继续下降到相对湿度达100%时,便有水滴从压缩空气中析出,这时的湿度就是压缩空气的“压力露点”。

  “压力露点”与“常压露点”有什么关系?

  “压力露点”与"常压露点"之间的对应关系与“压缩比”有关,一般用图表来表示。在“压力露点”相同的情况下,“压缩”比越大,所对应的常压露点越低。例如:0.7MPa的压缩空气压力露点为2时,相当于常压露点为-23℃。当压力提高到 1.0MPa时,同样的压力露点为2℃时,对应的常压露点降至-28℃。

  压缩空气露点用什么仪器来测量?

  压力露点单位虽然是℃,但它的内涵是压缩空气的含水量。因此测量露点实际上就是测空气的含水量。测量压缩空气露点的仪器很多,有用氮气、乙醚等作冷源的“镜面露点仪”,有用五氧化二磷、氯化锂等作电解质的“电解湿度计”等等。目前工业上普遍使用专用的气体露点计来测量压缩空气的露点,如英国的SHAW露点仪,该仪器的测量范围可达-80℃。另外还有德国TESTO(德图)露点仪。

  用露点仪测量压缩空气露点时应注意什么?

  用露点仪测量空气露点,特别是在被测空气含水量极低时,操作要十分仔细和耐心。气体采样设备及连接管路必须是干燥的(至少要比被测气体干燥),管路连接应是完全密封的,气体流速应按规定选取,而且要求有足够长的预处理时间,稍一不慎,就会带来很大误差。

  实际证明用五氧化二磷作电解质“微水分测定仪”来测量经冷干机处理的压缩空气的“压力露点”时,误差很大。据厂家解释,这是由于在测试过程中压缩空气会产生“二次电解”,使读数值比实际高。并且冷干机处理后的压缩空气含水量约在1000PPM左右,已超出了该仪器的测量范围。所以在测量经冷干机处理的压缩空气露点时,不应当使用这类仪器。

  压缩空气的“压力露点”应在干燥机的哪个部位测量?

  用露点仪测量压缩空气的“压力露点”,取样点应放在干燥机的排气管道内,且样气中不能含有液态水滴。其他采样点测出的露点都有误差。

  可以用蒸发温度来代替“压力露点”吗?

  在冷干机里,蒸发温度(蒸发压力)的读数是不能用来代替压缩空气的“压力露点”的。这是由于在换热面积有限的蒸发器里,压缩空气与冷媒蒸发温度在热交换过程中存在不可忽略的温差(有时可达4~6℃);压缩空气所能冷却到的温度总比冷媒蒸发温度高。另外处于蒸发器与预冷器之间的“气水分离器”的分离效率也不可能是100%,总有一部分分离不尽的细小水滴会随气流进入预冷器,并在那里“二次蒸发” 还原成水蒸气,使压缩空气含水量增加,露点上升。因此在这种情况下,所测得的冷媒蒸发温度总比压缩空气的实际“压力露点”来得低。

  在什么情况下可以用测量温度的办法来代替“压力露点”?

  工业现场用SHAW露点计间歇取样测量空气“压力露点”步骤相当麻烦,往往因测试条件不完备而影响测试结果。因此在要求不十分严格的场合,往往用温度计来近似测量压缩空气的“压力露点”。

  用温度计测量压缩空气“压力露点”的理论依据是:如果被蒸发器强制冷却后通过“气水分离器”进入预冷器的压缩空气,其中所带的凝结水在“气水分离器”的分离效率不可能达到100%,但在预冷器与蒸发器凝结水排出良好的情况下,进入“气水分离器”并需通过“气水分离器”排除的凝结水只占全部凝结水量的很少一部分。因此用这种方法测“压力露点”误差并不很大。

  用这种方法测量压缩空气“压力露点”时,温度测点应选择在冷干机蒸发器末端或“气水分离器”内。因为这点压缩空气温度最低。在国外原装进口的冷干机中也有这种方法来测量成品气“露点温度”的。

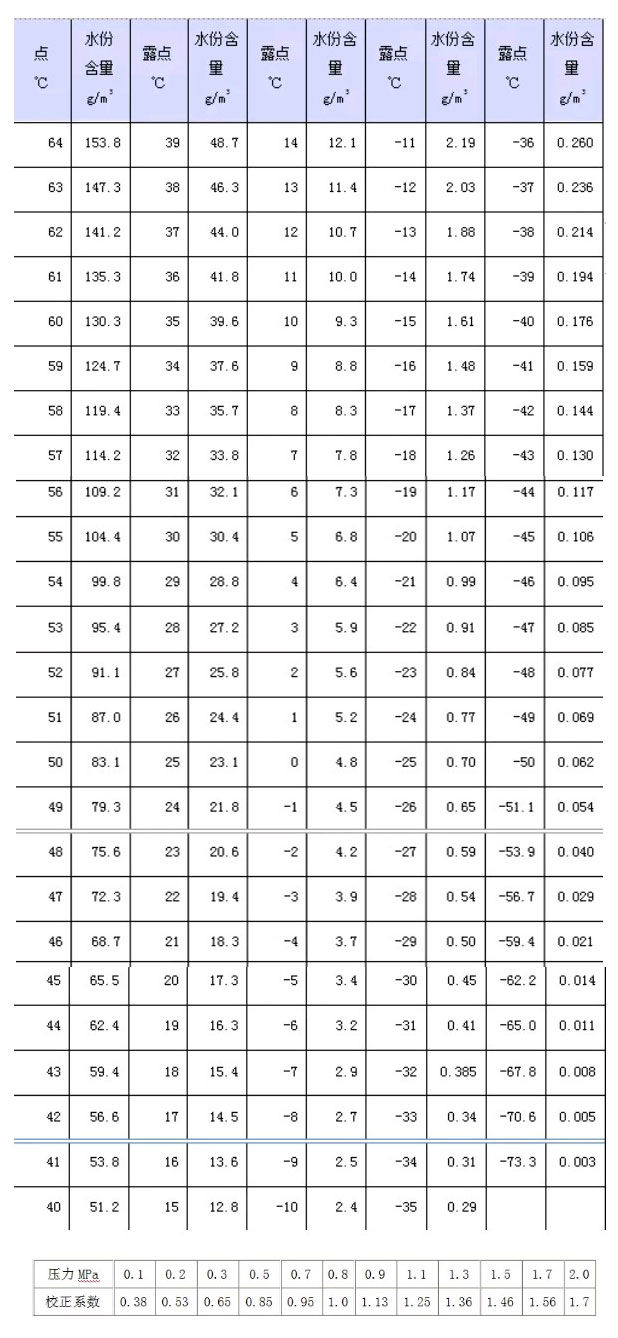

  大气露点-水份含量关系表

空气压缩机的压力漏点与常压露点换算你了解多少?
