压缩空气在生产过程中需要建设者和使用者熟悉各种安全条例及规范来保证其安全合理使用,要熟悉《压缩空气站设计规范》、《压力容器安全技术监察规程》、《压力管道安全管理与监察规定》这三大规范中内容。其中,第一个讲的是压缩空气站的建造,第二个讲的是压缩空气站的安全生产和压缩空气的储蓄,第三个讲的是压缩空气的安全传输。它们从不同的方面介绍了压缩空气作为一种消耗性能源,从产生到储蓄,再传输到用户的过程。
首先看一下《压缩空气站设计规范》,它介绍了空压站的整体布局和设备安装要求,指导的是压缩空气站的设计,能够保证安全生产、保护环境、节约能源、努力改善劳动条件,做到技术先进和经济合理。
《压缩空气站设计规范》中第一章就规定了空压站的防火等级,即压缩空气站按生产火灾危险性类别应为丁类。特别是全部由气缸无油润滑或不喷油螺杆空气压缩机组成的压缩空气站,其生产火灾危险性类别应为戊类。
接下来第二章介绍了压缩空气站的布置情况:压缩空气站在厂(矿)内的布置,应根据下列因素,经技术经济方案比较后确定。如1.靠近负荷中心;2.供电~供水合理;3.有扩建的可能性;4.避免靠近散发爆炸性、腐蚀性和有毒气体以及粉尘等有害物的场所,并位于上述场所全年风向更小频率的下风侧;5.空气站对有噪声、振动防护要求场所的间距,应符合国家现行的有关标准规范的规定。这是对压缩空气站的整体布置的基本要求。
再接下来第三章介绍了生产工艺系统:
(一)空压机设备的选型要求:1.空气压缩机型号、台数和不同空气品质、压力的供气系统,应根据供气要求、压缩空气负荷,经技术经济方案比较后确定。2.压缩空气站内,空气压缩机的台数宜为3~6台;对同一品质、压力的供气系统,空压机型号不宜超过两种。
(二)空压机的后处理设备,如冷冻式、无热再生和加热再生吸附式等空气干燥器装置的选择,应根据供气系统和用户对空气干燥程度及处理空气量的要求,经技术经济比较后确定。当用户要求干燥压缩空气不能中断时,应选用不少于两套空气干燥装置,其中一套为备用。
(三)成套空压机组的设备安装要求,成套组装的喷油螺杆空压机组,其更小压力阀出口与供气总管之间,宜装后冷却器,且应装设切断阀;在更小压力阀与切断阀之间宜装设放散管。
(四)非成套组装空压机组的安装要求,非成套组装的无油螺杆空压机的机壳出口处,必须装止回阀。止回阀与供气总管之间,应装设切断阀门。止回阀与切断门之间,必须装设安全阀,并宜装设放散管。

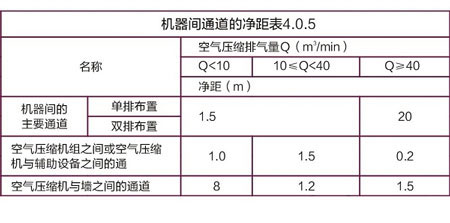

(五)压缩空气站的组成和设备布置各种机器间的布置,空气压缩机组,宜单排布置。机器间通道的宽度,应根据设备操作、拆装和运输的需要确定,其净距不宜小于表4.0.5的规定(如表)。
压缩空气站内的地沟,应能排除积水,并应铺设盖板。
(六)压缩空气站内的电气、热工测量仪表和保护装置分类及加装要求,压缩空气站的用电负荷等级,应根据压缩空气用户用气重要程度,按国家现行的《工业与民用供电系统设计规范》的负荷分级规定执行。除中断压缩空气会造成较大损失外,宜为三级负荷。
(七)水冷式压缩机组的给排水设置情况及冷却水的水质要求,给排水系统,缩空气站的生产用水,除中断压缩空气供应会造成较大损失外,宜采用一路供水。空气压缩机及后冷却器的冷却水水质,应符合下列要求:1.悬浮物含量不宜大于100mg/L;2.PH值不得小于6.5,不宜大于9;3.有热稳定性。
(八)介绍了压缩空气管道,压缩空气管道材料选用,如压缩空气管材一般宜采用碳素钢管。对于水蒸气含量小于7.98mg/m3,尘粒小于0.5μm的干燥和净化压缩空气管道,可采用不锈钢管。压缩空气管道在用气建筑物入口处,应设置切断阀门、压力表和流量计。对输送饱和压缩空气的管道,应设置油水分离器。对压缩空气负荷波动教大或要求供气压力稳定的用户,宜就近设置储气罐或其它稳压装置。
接下来是《压力容器安全技术监察规程》、《压力管道安全管理与监察规定》两个内容,主要是以特种设备的安全管理方面,国家从法律法规中规定了压力容器概念、储气罐及安全附件、压力管道也即工艺用工业管道从设计、制造(组焊)、安装、使用、检验、修理和改造都必须监管。
如《压力容器安全技术监察规程》中就特别强调了压力容器的设计、制造(组焊)、安装、使用、检验、修理和改造,均应严格执行本规程的规定。各级锅炉压力容器安全监察机构(以下简称安全监察机构)负责压力容器安全监察工作,监督本规程的执行。按照规范要求空压站内的储气罐应属于二类压力容器。
建设单位和使用单位安装、使用管理与修理改造的基本要求如下:
(一)从事压力容器安装的单位必须是已取得相应的制造资格的单位或者是经安装单位所在取得省级安全监察机构批准的安装单位。从事压力容器安装监理的监理工程师应具备压力容器专业知识,并通过国家安全监察机构认可的培训和考核,持证上岗。强调从事安装必须取得资质要求。
(二)压力容器在安装前,安装单位或使用单位应向压力容器使用登记所在地的安全监察机构申报压力容器名称、数量、制造单位、使用单位、安装单位及安装地点办理报装手续:强调安装前必须办理告知义务。
(三)压力容器的使用单位及其主管部门,必须及时安排压力容器的定期检验工作,并将压力容器年度检验计划报当地安全监察机构及检验单位。安全监察机构负责监督检查,检验单位就负责完成检验任务。强调了压力容器使用过程中必须进行定期检验。
(四)固定式压力容器上只安装一个安全阀时,安全阀的开启压力Pz不应大于压力容器的设计压力P,且安全阀的密封试验压力Pt应大于压力容器的更高工作压力Pw,即:Pz≤P Pt>Pw 固定式压力容器上安装多个安全阀时,其中一个安全阀的开启压力不应大于压力容器的设计压力,其余安全阀的开启压力可适当提高,但不得超过设计压力的1.05倍。安全阀出厂必须随带产品质量证明书,并在产品上装设牢固的金属铭牌。强调了安全附件安全阀必须按期进行效验合格后才准用。
《压力管道安全管理与监察规定》中对新建、扩建、改建的压力管道应由有资格的检验单位对其安装质量进行监督检验;在用压力管道应由有资格的检验单位进行定期检验。强调了压缩空气管道安装使用与压力容器的安全要求是一致的,需要有资质的单位进行安装,安装前必须办理告知手续,使用过程中应定期进行检验。
目前,安全监察与检验检测相结合的管理模式的建立,大大地降低了特种设备事故率,特检机构也在提高特种设备产品质量、促进特种设备管理水平提高、事故预防、应急救援技术保障的方面,发挥着越来越重要的作用。国家质检总局印发《特种设备安全发展战略纲要》,构建特种设备法规标准体系、动态监管体系、安全责任体系、风险管理体系、绩效评价体系和科技支撑体系,从而形成企业全面负责、检验技术把关、部门依法监管、政府统一领导、社会广泛支持的特种设备质量安全多元共治格局。重点监控设备监管率和严重隐患治理率基本达到100%,力争特种设备事故率控制在0.4起/万台以下、死亡率控制在0.38人、万台以下。
总之,压缩空气是工业领域中应用更广泛的动力源之一。由于其具有安全、无公害、调节性能好、输送方便等诸多优点,使其在现代工业领域中应用越来越广泛。压缩空气生产过程中所有设备,包括空压机、储气罐及工艺管道均属于特种设备,都涉及生命财产安全。对于这些具有较大安全隐患的特种设备而言,如何在生产、运输、安装、使用及日常的运营维护中对安全隐患做到“早发现、早排除”,定期、及时的设备检验检查不可或缺。
